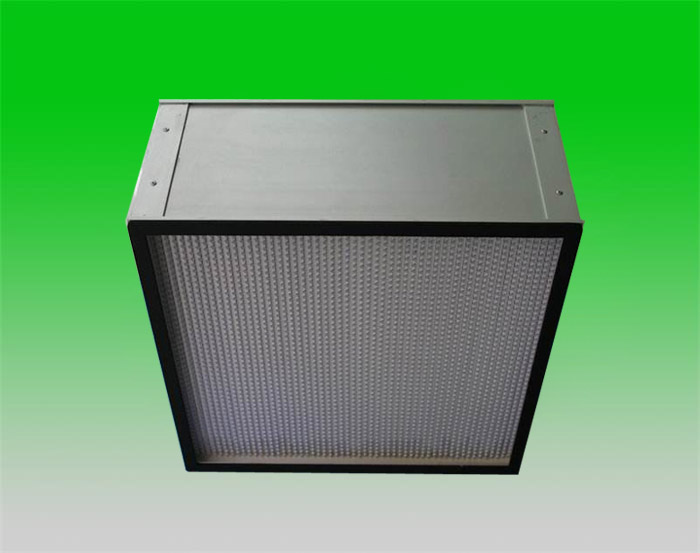

一种高效过滤器的新风机
技术领域
本实用新型涉及到新风系统行业，尤其地，涉及到一种高效过滤器。除此之外，本实用新型还涉及到一种包含以上高效过滤器的新风系统。
情况技术性
新风系统设计方案中，危害新风系统过滤效率的关键要素为过虑方法的设计方案，在其中更为重要的为过滤装置密封性方法的设计方案，因而在新风系统外壳钣金件总体设计和生产加工中，过滤装置突面的设计方案及生产加工事关新风系统整个机械的过虑实际效果，仅有突面设计方案好才可以合理过虑PM2.5，完成商品高净化处理过虑的总体目标。
目前的过滤装置为板式结构，如图所示1所显示，过滤装置1安置于外壳2内，发电机组设计方案时，该过滤装置1的突面11在侧边，因为突面11为歪斜的平面，进而外壳2选用钣金工艺制做时，外壳2制做难度系数大，制做高效率不高，且品质差，过滤装置安装后透风概率大；该过滤装置1包含相对性设定的二块过滤芯板，各过滤芯板的两边再根据卡紧设备卡紧固定不动，过滤装置1安装难度系数大，且安装后容尘量小；过滤芯板为铝合金边框构造，拆换成本增加。
实用新型內容
本实用新型出示了一种高效过滤器及设立该高效过滤器的新风系统，以处理目前的新风系统中存有的外壳钣金件制做难度系数大、制做高效率低且品质差、过滤装置安装难度系数大且安装后透风概率大的技术性难题。
本实用新型选用的技术规范以下：
一种高效过滤器，用以对气体开展过虑以除去空气中含有PM2.5下列的粒子，高效过滤器的纵切面呈倒“V”型，其中具备用以容置气体的容置腔；高效过滤器的底部设立连接平面，以用以与待安裝高效过滤器的机器设备内的安裝平面迎合，连接平面上设立与容置腔连接以供气体进到容置腔内的进气口；高效过滤器上还设立与连接平面平行面的承力面，连接平面在释放至承力表面的工作压力功效下与安裝平面紧贴以相接。
进一步地，高效过滤器包含过滤装置外壳，及安置于过滤装置外壳上用以对气体开展过虑的过滤芯体；过滤装置外壳和过滤芯体围设置成容置腔；过滤装置外壳的底内孔为连接平面；过滤装置外壳上设立对称性布局的2个承力面，各承力面沿高效过滤器的长短方位拓宽。
进一步地，过滤芯体沿其长短方位的纵切面呈倒“V”型；过滤装置外壳包含单设于过滤芯体沿长短方位的两边，以用以对过滤芯体的两边各自卡持的前面板和后端开发板，用以对过滤芯体的顶部开展堵漏的顶连板，及用以对过滤芯体的两根底部各自支撑的二根支撑框条，顶连板的两边各自与前面板和后端开发板相接，各支撑框条的两边各自与前面板和后端开发板相接；前面板和后端开发板的底边及二根支撑框条的下表层组成连接平面；支撑框条的上表层为承力面。
进一步地，前面板和后端开发板结构同样，且二者有关过滤芯体对称性设定；前面板上房屋朝向后端开发板的里侧内壁设立用以对相匹配设定的过滤芯体的顶端开展卡紧的插槽；支撑框条的两边各自与前面板和后端开发板的内外壁固定不动。
进一步地，支撑框条包含沿过滤芯体的长短方位拓宽的安裝条，安裝条的一侧连接有用以支撑过滤芯板的底部的支承板；安裝条的两边各自与前面板和后端开发板的内外壁固定不动；过滤芯体的两根底部各自支撑于二根支撑框条的支承板上。
进一步地，前面板和后端开发板的底部呈“L”型，支承板的两边各自支撑于前面板和后端开发板底部的短旁边；支承板的横截面呈“L”型，其长边与安裝条的外壁固定不动连接，过滤芯体的底部支撑于支承板的L型槽体。
进一步地，前面板、后端开发板及支撑框条各自为总体成形构造。
进一步地，过滤芯体包含呈板块构造的二块过滤芯板，二块过滤芯板的顶部相对性看齐，二块过滤芯板的底部相对性分离出来；各过滤芯板的两边各自卡紧于前面板和后端开发板的插槽内，各过滤芯板的底部支撑于相匹配设定的支撑框条上。
依据本实用新型的另一方面，还出示了一种新风系统，包含新风系统外壳，新风系统外壳身体设立安裝板，安裝板上连接如同以上的高效过滤器；新风系统外壳身体还设立用以将高效过滤器与安裝板卡紧固定不动的卡紧设备。
进一步地，安裝板上设立安裝连接面，高效过滤器的支撑框条与安裝连接面中间设立密封胶条，以用以密封性安裝连接面与高效过滤器的连接平面中间的间隙；安裝板上还设立与高效过滤器的进气口连接的埋孔；卡紧设备连接于新风系统外壳的内腔上，且卡紧设备的压杆抵顶高效过滤器的承力面以将高效过滤器卡紧于安裝板上。
本实用新型具备下列有利实际效果：
本实用新型的高效过滤器中，连接平面用以与机器设备内的安裝平面迎合，且根据释放在高效过滤器的承力表面的工作压力的功效下，连接平面与安裝平面紧贴，进而使高效过滤器固定不动连接于安裝平面上。对比目前技术性的连接方法，本实用新型的高效过滤器中，高效过滤器仅根据其底端连接平面与安裝平面相接，且连接平面为水准设定的平面，故在机器设备内钣金件制做安裝平面时，钣金件加工工艺简易、钣金加工厂高效率且性价比高；对比目前技术性中，根据2个突面与发电机组内的钣金件面迎合连接，本实用新型的高效过滤器中，仅根据一个连接平面与机器设备内的安裝平面迎合连接，其合理地降低了突面的总面积，减少了泄漏点，使密封性更为靠谱，从而提升 机器设备内发电机组的密封性实际效果，另外也促使高效过滤器安装简易，减少顾客的应用、拆换难度系数。
本实用新型的新风系统中，高效过滤器连接于安裝板上，且根据卡紧设备与安裝板卡紧固定不动，进而本实用新型的新风系统中，新风系统外壳身体钣金件制做安裝板时，钣金件加工工艺简易、钣金加工厂高效率且性价比高；对比目前技术性的新风系统，过滤装置根据2个突面与发电机组内的钣金件面迎合连接，本实用新型的新风系统中，高效过滤器仅根据一个连接平面与新风系统外壳身体的安裝板迎合连接，其合理地降低了突面的总面积，减少了泄漏点，使密封性更为靠谱，从而提升 新风系统内发电机组的密封性实际效果，另外也促使高效过滤器安装简易，减少顾客的应用、拆换难度系数。
除开上边所叙述的目地、特点和优势以外，本实用新型也有其他的目地、特点和优势。下边将参考图，对本实用新型作进一步详尽的表明。
图下表明
组成本申请办理的一部分的图下用于出示对本实用新型的进一步了解，本实用新型的示意性执行例以及表明用以表述本实用新型，并不组成对本实用新型的不善限制。在图下中：
图1是目前技术性的过滤装置安置于新风系统内的结构示意图；
图2是本实用新型甄选执行例的高效过滤器的结构示意图；
图3是图2中的高效过滤器安置于机器设备内的结构示意图；
图4是图2中过虑外壳的室内空间结构示意图；
图5是图4中前面板的剖视结构示意图；
图6是图2中高效过滤器沿长短方位的剖视结构示意图；
图7是图2中支撑框条的剖视横截面平面图；
图8是本实用新型甄选执行例的新风系统的排名靠前执行例的结构示意图；
图9是本实用新型甄选执行例的新风系统的第二执行例的结构示意图。
图示表明
1、过滤装置；11、突面；2、外壳；50、高效过滤器；501、容置腔；502、连接平面；503、进气口；504、承力面；51、过滤装置外壳；511、前面板；5110、插槽；512、后端开发板；513、支撑框条；5131、安裝条；5132、支承板；514、顶连板；53、过滤芯体；531、过滤芯板；60、新风系统外壳；61、安裝板；610、安裝连接面；70、卡紧设备；71、压杆；80、密封胶条。
落实措施方法
下列融合图下对本实用新型的执行例开展详细描述，可是本实用新型能够由申请权限制和遮盖的各种不同方法执行。
参考图2至图6，本实用新型的甄选执行例出示了一种高效过滤器，用以对气体开展过虑以除去空气中含有PM2.5下列的粒子，高效过滤器50的纵切面呈倒“V”型，其中具备用以容置气体的容置腔501。高效过滤器50的底部设立连接平面502，以用以与待安裝高效过滤器50的机器设备内的安裝平面迎合，连接平面502上设立与容置腔501连接以供气体进到容置腔501内的进气口503。高效过滤器50上还设立与连接平面502平行面的承力面504，连接平面502在释放至承力面504上的工作压力功效下与安裝平面紧贴以相接。本实用新型的高效过滤器中，连接平面502用以与机器设备内的安裝平面迎合，且根据释放在高效过滤器50的承力面504上的工作压力的功效下，连接平面502与安裝平面紧贴，进而使高效过滤器50固定不动连接于安裝平面上。对比目前技术性的连接方法，本实用新型的高效过滤器中，高效过滤器50仅根据其底端连接平面502与安裝平面相接，且连接平面502为水准设定的平面，故在机器设备内钣金件制做安裝平面时，钣金件加工工艺简易、钣金加工厂高效率且性价比高；对比目前技术性中，根据2个突面11与发电机组内的钣金件面迎合连接，本实用新型的高效过滤器中，仅根据一个连接平面502与机器设备内的安裝平面迎合连接，其合理地降低了突面的总面积，减少了泄漏点，使密封性更为靠谱，从而提升 机器设备内发电机组的密封性实际效果，另外也促使高效过滤器安装简易，减少顾客的应用、拆换难度系数。
可选择地，如图4和图6所显示，高效过滤器50包含过滤装置外壳51，及安置于过滤装置外壳51上用以对气体开展过虑的过滤芯体53。过滤装置外壳51和过滤芯体53围设成容置腔501。过滤装置外壳51的底内孔为连接平面502。过滤装置外壳51上设立对称性布局的2个承力面504，各承力面504沿高效过滤器50的长短方位拓宽。
