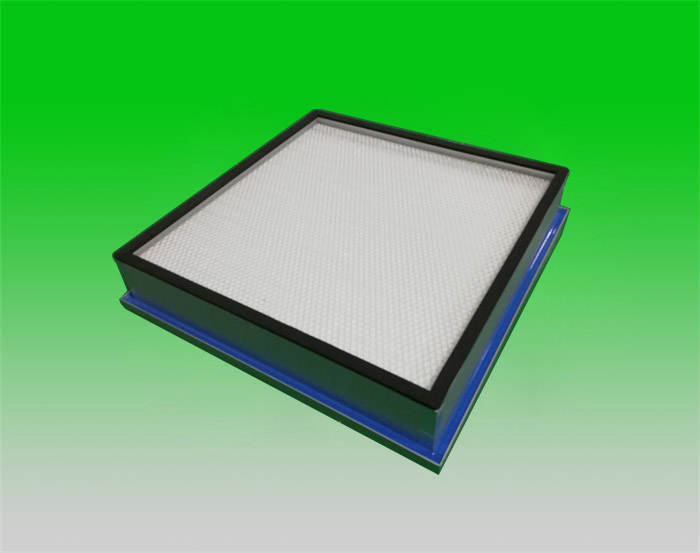

一种无分隔板的液槽式高效过滤器
技术领域
本实用新型涉及到气体过滤净化处理技术领域，尤指一种无分隔板的液槽式高效过滤器。
情况技术性
伴随着工业生产的持续发展趋势，生产工艺的持续提升 ，针对商品的纯度和加工精度规定也愈来愈严苛，比如，在精密制造型工业厂房内，其室内空气质量是不是被导致环境污染就变成考量产品质量是不是合格的重要之一，因而，为了更好地维持室内空气质量较高的洁净度等级，一般会在通风风管处安裝液槽式高效过滤器，以过滤空气中的飘浮细颗粒物等残渣。
殊不知，目前的液槽式高效率过滤器在具体应用的全过程中仍然存有密闭性较弱，造成 未被过滤的气体立即自由散发至房间内，促使室内空气质量的洁净度等级较低的状况，如我国号为201520431546.2公布的一种液槽式高效率过滤器，尽管采用将密封剂添充于上述液槽内，并将夹紧件设定于上述固定不动板并浸入于上述密封剂内这类密封性方法来处理密封性的难题，尽管比基本的机械设备卡紧设备密封性的实际效果，可是生产制造加工工艺和安裝加工工艺相对性繁杂，产品成本相对性较高。
创造发明內容
对于现阶段销售市场上液槽式过滤器的密封性和生产加工安裝的难题，本实用新型致力于出示一种简约时尚液槽式过滤器，尤指一种无分隔板的液液槽式高效过滤器。
本实用新型采用的技术规范是：一种无分隔板的液槽式高效率过滤器，上述的过滤器关键包含过滤体和液槽，上述的过滤体关键包含采用铝合金型材做为原料的空心框架体、过滤层和防护网，上述的框架体由4个规格同样的档板根据夹紧件次序两组夹紧成形，过滤层安裝在框架体的中间，防护网有双层，各自安裝在框架体两边的进气口面及通风口面，将过滤层夹在中间；上述的液槽的样子相近正方形法兰构造，在法兰四周钣金折弯突起一个四方形边沿产生液槽构造，将过滤体通风口面根据空心框架体的凸起边沿安裝在液槽上，在安裝的四周边沿采用果冻胶开展密封性。
上述的过滤层里采用极细玻纤过滤纸做为过滤物质，以热溶胶隔开。
上述的防护网为静电喷塑防护网，以确保过滤纸不被毁坏。
上述的液槽为一体式钣金折弯构造。
上述的过滤体的尺寸是320×320×93mm。
上述的过滤体的尺寸是484×484×93mm。
上述的过滤体的尺寸是630×630×93mm。
上述的夹紧件为类带斜角的L形构造，根据螺丝将两边板组合成交叉的斜角构造。
本实用新型的有利实际效果是：本实用新型是工业生产净化室、微生物净化室较为理想的设备过滤器，也可做为别的油烟净化器较为理想的配套设施过滤器，采用果冻胶做为四周边沿密封剂，密闭性高，防水堵漏性好，且便于安裝和生产制造，无隔板作法，采用极细玻璃纤维做为过滤纸原材料，提升 了过滤实际效果和高效率，关键用以过滤0.3um之上的气体飘浮颗粒物，防护网采用静电喷塑防护网，以确保过滤纸不被毁坏，由类法兰构造的存有促使出风面与进风面的规格能够按需订制。
图下表明
图1是本实用新型的总体结构示意图。
图2是本实用新型俯瞰结构示意图。
图3是本实用新型过滤体的溶解结构示意图。
图下标明表明：1-过滤体，2-液槽，3-夹紧件，4-防护网，5-档板，6-果冻胶，7-过滤层。
落实措施方法
下边融合使用说明图下详细描述本实用新型的落实措施方法：
一种无分隔板的液槽2式高效率过滤器，上述的过滤器关键包含过滤体1和液槽2，上述的过滤体1关键包含采用铝合金型材做为原料的空心框架体、过滤层7和防护网4，上述过滤层7里采用极细玻纤过滤纸做为过滤物质，以热溶胶隔开；上述的框架体由4个规格同样的档板5根据夹紧件3次序两组夹紧成形，夹紧件3为类带斜角的L形构造，根据螺丝将两边板5组合成交叉的斜角构造；过滤层7安裝在框架体的中间，防护网4有双层，各自安裝在框架体两边的进气口面及通风口面，将过滤层7夹在中间；防护网4为静电喷塑防护网，以确保过滤纸不被毁坏；上述的液槽2的样子相近正方形法兰构造，液槽2为一体式钣金折弯构造，在法兰四周钣金折弯突起一个四方形边沿产生液槽2构造，将过滤体1通风口面根据空心框架体的凸起边沿安裝在液槽2上，在安裝的四周边沿采用果冻胶6开展密封性。
因为过滤器是总体呈框架形，因此过滤体1的尺寸能够依据占比设计方案成320×320×93mm或是是484×484×93mm或是是630×630×93mm；因为本实用新型通风口处的类法兰构造，促使进风面和出风面规格能够不一致，能够按需设计方案。
本实用新型是工业生产净化室、微生物净化室较为理想的设备过滤器，也可做为别的油烟净化器较为理想的配套设施过滤器，采用果冻胶6做为四周边沿密封剂，密闭性高，防水堵漏性好，且便于安裝和生产制造，无隔板作法，采用极细玻璃纤维做为过滤纸原材料，提升 了过滤实际效果和高效率，关键用以过滤0.3um之上的气体飘浮颗粒物，防护网4采用静电喷塑防护网，以确保过滤纸不被毁坏，因为类法兰构造的存有促使出风面与进风面的规格能够按需订制；安裝便捷，密封性靠谱，过滤器的液槽上胶采用的密封剂是非牛顿液体果冻胶6，该胶具备不蒸发、不爬油、无毒性无气味的特性，常温状态具备优良的可靠性，密闭性高，防水堵漏性好，可普遍应用于规定较高的净化室、大规模竖直层.流、千级层流罩及HEPA高效率过滤器的安裝，外观设计美观大方，密闭性好，安裝便捷、重量较轻、薄厚薄、过滤高效率，过滤总面积大，使用期限长，摩擦阻力低，采用的果冻胶为不干胶标签，一般 与刀台相互配合应用，商品无分隔板，重量较轻，体型小。
