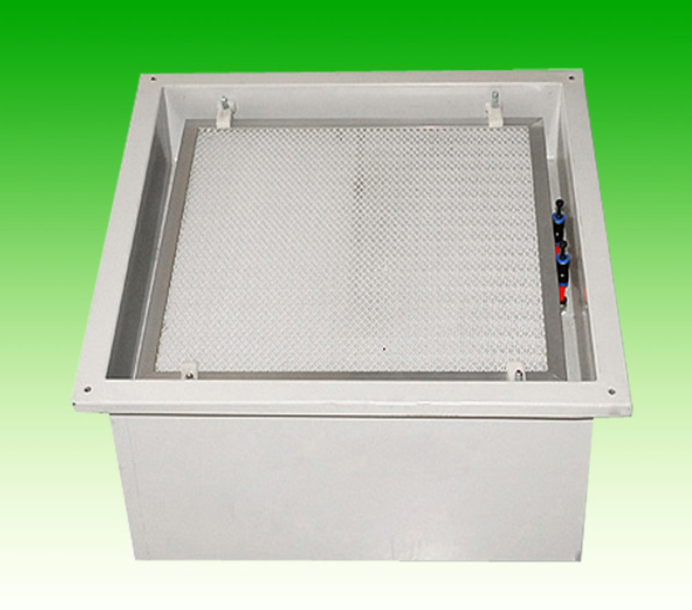

GMP制药厂高效过滤器送风口技术要求参数
1（1000风量），要求和484*484*93上液槽高效过滤器配套。
2风口的详细尺寸需乙方设计送、回、排风口及静压箱图纸，由甲方确认。
3设备散流板用1.2mm不锈钢304。其他部位用1.2mm优良碳钢底漆处理并喷涂白色防锈漆，无异味。
4送风调节阀要求下调节，
05IC型对应风阀尺寸为200*200；
10IC型对应风阀尺寸为320*200。
-15IC型对应风阀尺寸为320*250。
5箱体配DOP和压差测试口采用∮8不锈钢管，要求内部满焊不泄漏，正常工作时检测口采用固定密闭，以防泄漏。具体位置尺寸见设计图纸。
6散流板网口采用圆形口、均布；螺丝孔采用内窝，不锈钢装饰片封堵且与散流板表面平齐。
7散流板安装尺寸公差：1.5mm。
8高效过滤器压紧杆满焊，压块采用PVC材质
9安装方式：散流板面与彩钢板顶平齐。
10定位方式：采用四周定位，定位块距散流板底51mm。
