高效过滤器在手术烟雾去除装置的应用
技术领域

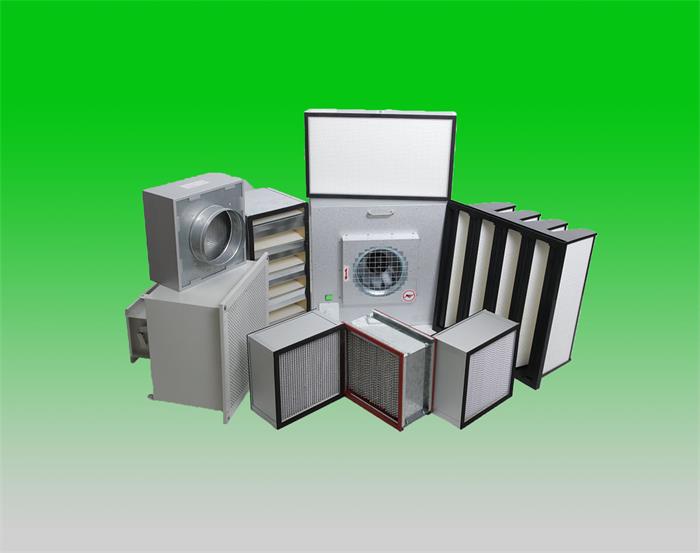

本实用新型涉及一种便携式手术烟雾去除装置，属于高效空气过滤器空气净化技术领域。
背景技术
在手术中一些手术器械(电刀，超声刀，激光，腹腔镜手术器械等)的使用会产生大量的烟雾，这些烟雾为羽毛状物、气溶胶和蒸汽混合体。主要由95％的水或蒸汽和5％以颗粒形态存在的细胞碎片组成，并且含有有害气体如CO、丙烯腈、甲苯、苯、二甲苯等及携带病毒的颗粒。烟雾的产生对手术室的空气环境造成污染，手术医生会近距离接触这些烟雾，如果长期接触势必对医务人员的身体健康带来威胁。
实用新型内容
本实用新型要解决的技术问题，在于提供一种解决手术中的烟雾对手术环境产生污染问题的便携式手术烟雾去除装置。
本实用新型通过下述方案实现：一种便携式手术烟雾去除装置，其包括进气口、初效过滤器、高效过滤器、活性炭结构、风机、电池和电路结构和出风口，所述初效过滤器连接在所述进气口的下端，所述高效过滤器连接在所述初效过滤器的下端，所述活性炭结构连接在所述高效过滤器的下端，所述风机连接在所述活性炭结构的下端，所述电池和电路结构连接在所述风机的下端，所述出风口连接在所述电池和电路结构的下端，所述电池和电路结构由电池模块、电源管理模块、压力检测装置和报警装置和风量调节装置组成。
所述初效过滤器的一侧连接挂钩。
所述进气口的上端连接可调吸烟管道。
所述可调吸烟管道为形状可以调节，且能保持形态的硬性管道。
所述进气口、所述初效过滤器、所述高效过滤器、所述活性炭结构、所述风机、所述电池和电路结构和所述出风口相互之间活动连接，为可拆卸更换式。
所述初效过滤器、所述高效过滤器和所述风机电连接到所述电池模块，所述电池模块电连接到所述电源管理模块。
所述高效过滤器电连接到所述压力检测装置和报警装置。
所述风机电连接到所述风量调节装置。
本实用新型的有益效果为：
1、本实用新型一种便携式手术烟雾去除装置设有可调吸烟管道，可以调节方向，对准烟雾产生的方向；
2、本实用新型一种便携式手术烟雾去除装置设有初效过滤器，主要滤除手术中烟雾的大颗粒烟尘以及细胞碎屑等；
3、本实用新型一种便携式手术烟雾去除装置设有高效过滤器，主要滤除烟雾中的小颗粒物质；
4、本实用新型一种便携式手术烟雾去除装置在高效过滤器后连接活性炭结构，用于吸附手术中的有毒气体成分；
5、本实用新型一种便携式手术烟雾去除装置在活性炭结构后连接风机，主要为整个装置提供负压；
6、实用新型一种便携式手术烟雾去除装置设有电池和电路模块，为整个装置提供电源，电路模块可以为电池充电，还带有电池电量检测功能和电量显示模块；带有压力检测装置和报警装置，可以检测高效过滤器的效率；带有风量调节装置，可以控制装置的负压大小；
7、本实用新型一种便携式手术烟雾去除装置设有挂钩，方便烟雾去除装置的放置；
8、本实用新型一种便携式手术烟雾去除装置的各模块均为独立模块，方便拆卸和更换；
9、本实用新型一种便携式手术烟雾去除装置的体积小巧，便于携带。
附图说明
图1为本实用新型一种便携式手术烟雾去除装置的结构示意图。
图2为本实用新型一种便携式手术烟雾去除装置的电池和电路结构的结构示意图。
图中：1为进气口，2为初效过滤器，3为高效过滤器，4为活性炭结构，5为风机， 6为电池和电路结构，601为电池模块，602为电源管理模块，603为压力检测装置和报警装置，604为风量调节装置，7为风机，8为挂钩，9为可调吸烟管道。
具体实施方式
下面结合图1-2对本实用新型进一步说明，但本实用新型保护范围不局限所述内容。
其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向，且附图均采用非常简化的形式且均使用非精准的比率，仅用以方便、明晰地辅助说明本实用新型实施例的目的。
为了清楚，不描述实际实施例的全部特征，在下列描述中，不详细描述公知的功能和结构，因为它们会使本实用新型由于不必要的细节而混乱，应当认为在任何实际实施例的开发中，必须做出大量实施细节以实现开发者的特定目标，例如按照有关系统或有关商业的限制，由一个实施例改变为另一个实施例，另外，应当认为这种开发工作可能是复杂和耗费时间的，但是对于本领域技术人员来说仅仅是常规工作。
一种便携式手术中烟雾去除装置，其上方为进气口1，可以连接可调吸烟管道9，进气口1连接初效过滤器2，主要滤除手术中烟雾的大颗粒烟尘以及细胞碎屑等，初效过滤器2后连接有高效过滤器3，主要滤除烟雾中的小颗粒物质，高效过滤器3后连接活性炭结构4，用于吸附手术中的有毒气体成分，活性炭结构4后连接风机5，主要为整个装置提供负压，风机5后连接电池和电路模块6，为整个装置提供电源，电路模块可以为电池充电，还带有电池电量检测功能；带有压力检测装置和报警装置，可以检测高效过滤器3 的效率；带有风量调节装置，可以控制装置的负压大小。装置底部为排气口，将过滤后的空气排入大气。所述烟雾去除装置侧面有挂钩，方便烟雾去除装置放置。
当该装置置于手术中使用时，可将装置的挂钩8悬挂在手术床边或者手术吊塔上，方向可调型的可调吸烟管道9可以置于手术床面对准烟雾产生的方向，手术中打开装置，可根据烟雾的产出量适当调节装置的风量。
使用过程中，如过滤器堵塞，置于装置中的压力检测模块603可检测出装置内的压力变化并产生报警信号，通知使用人员更换过滤器，装置中各模块均为独立模块，方便拆卸和单独更换。
使用结束后，装置中电池和电路模块6可以取下放入充电器中进行充电。
尽管已经对本实用新型的技术方案做了较为详细的阐述和列举，应当理解，对于本领域技术人员来说，对上述实施例做出修改或者采用等同的替代方案，这对本领域的技术人员而言是显而易见，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
