一种用于高效过滤器的平面检测机构
本实用新型涉及到检测仪器技术领域，尤其是涉及到一种用以高效过滤器的平面图检测中心。
情况技术性

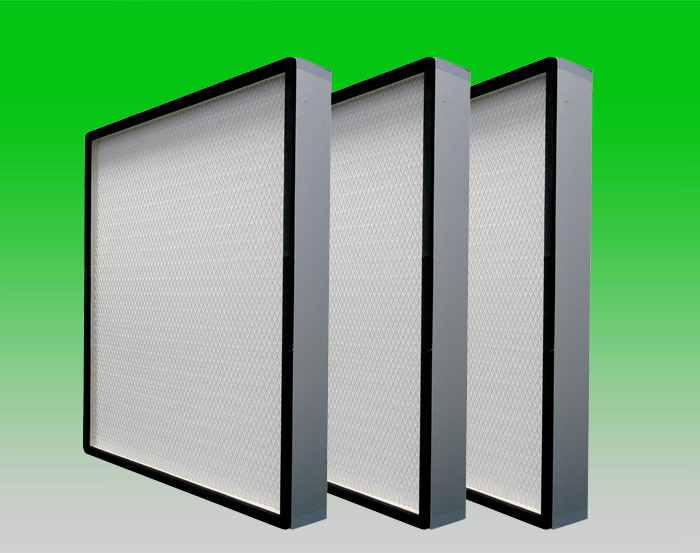

高效过滤器(High efficiency particulate air Filter，HEPA)具备较高的过滤效率，能够对0.5μm下列的颗粒物尘土及各种各样悬浮固体开展过虑，已经广泛运用于电子光学电子器件、生物技术及其PCB包装印刷等洁净净化车间。
为了更好地确保高效过滤器的过虑实际效果，高效过滤器在原厂时都必须对其开展严苛的测漏，在其中，普遍的高效过滤器的测漏方式关键包含纳焰法、油物法、及其DOP法等，而这种测漏方式在操作过程全过程上都必须将待检验的高效过滤器安装 于出气服务平台上，以使带有特点颗粒物的汽体能够根据出气服务平台进到高效过滤器，进而根据检验高效过滤器前后左右的汽体以对高效过滤器开展检验。
现阶段的用以高效过滤器的平面图检测中心应用时，一般 仅仅简易地将待检验的高效过滤器安装 于出气服务平台上并根据手执气体检测摄像头在高效过滤器的上边开展检验，这般，不但实际操作麻烦，并且也会发生因高效过滤器与出气服务平台触碰不严实而造成 漏汽，进而危害检验結果的性。
实用新型內容
本实用新型要处理的是目前用以高效过滤器的平面图检测中心实际操作麻烦且易产生漏汽而危害检验結果的性的难题。
为了更好地处理以上难题，本实用新型出示一种用以高效过滤器的平面图检测中心，包含：声卡机架、出气服务平台、铆合组织 、三维移动装置、汽体发生装置、气体检测摄像头及其与上述铆合组织 、上述三维移动装置、上述汽体发生装置、上述气体检测摄像头电联接的操纵模块，上述出气服务平台设于上述声卡机架内，且将上述声卡机架隔开成上工作区域和下工作区域；上述出气服务平台房屋朝向上述上工作区域的一侧设立与上述三维移动装置部位相对性应的出气孔，上述出气服务平台房屋朝向上述下工作区域的另一侧设立与上述出气孔连接的进出气孔；上述汽体发生装置设于上述下工作区域，用以将造成的汽体运输至上述进出气孔；上述气体检测摄像头固定不动于上述三维移动装置的輸出端，上述三维移动装置固定不动于上述声卡机架的顶端，用以推动上述气体检测摄像头在上述出气服务平台的上边挪动；上述压装机构设于上述出气服务平台上，用以将待检验的高效过滤器卡紧于上述出气孔里。
做为甄选计划方案，上述铆合组织 包含设于上述出气服务平台上边的支撑架及其固定不动于上述支撑架上的好几个卡紧汽缸，上述卡紧汽缸的液压缸朝上述出气服务平台的一侧外伸。
做为甄选计划方案，上述铆合组织 还包含设于上述出气服务平台内的交流伺服电机、滚珠丝杆、导轨滑块及其联接件，上述交流伺服电机的一端与上述滚珠丝杆联接，上述导轨滑块上开了与上述滚珠丝杆相符合的螺孔，上述出气服务平台上开了与上述滚珠丝杆部位相匹配的滑轨，上述联接件与上述滑轨滚动相互配合，且其底端越过上述滑轨固定不动于上述导轨滑块的顶部，上述支撑架固定不动于上述联接件的顶端。
做为甄选计划方案，上述支撑架的总数为2个，且单设于上述滚珠丝杆的两边，上述滑轨、上述联接件及其上述导轨滑块均与上述支撑架相符合。
做为甄选计划方案，上述操纵模块包含固定不动于上述声卡机架上的操作面板和浓烟检查仪，上述气体检测摄像头根据上述浓烟检查仪与上述操作面板电联接。
做为甄选计划方案，上述铆合组织 还包含橡胶板，上述橡胶板固定不动于上述汽缸的液压缸的顶端。
做为甄选计划方案，上述出气服务平台包含进气口布氏漏斗、门板和好几个供气量调整设备，上述台表面开有好几个埋孔以产生上述出气孔，上述进气口布氏漏斗具备连接的孔下部和下孔部，上述门板封罩上述孔下部，上述下孔部产生上述进出气孔，每一个上述出气孔内均设立供气量调整设备。
做为甄选计划方案，上述汽体发生装置包含浓烟产生器和离心风机，上述浓烟产生器的出气口与上述离心风机的进风口连接，上述离心风机的出气口与上述进气口布氏漏斗的下孔部连接。
做为甄选计划方案，上述三维移动装置包含龙门吊、X轴丝杆传动机构、Y轴丝杆传动机构、Z轴传动机构、名列前茅导轨及其第二导轨，上述龙门吊的两边各自与上述名列前茅导轨、上述第二导轨滚动相互配合，上述Y轴丝杆传动机构包含Y轴丝杆与上述Y轴丝杆驱动器联接的Y轴电动机，上述龙门吊的中间设立与上述Y轴丝杆螺栓连接的导轨滑块，上述名列前茅导轨与上述第二导轨平行面设定于上述Y轴丝杆的两边；上述X轴丝杆传动机构包含X轴固定不动座、固定不动于上述X轴固定不动座上的X轴电动机、与上述X轴电动机的輸出轴联接的X轴丝杆及其与上述X轴丝杆螺栓连接的X轴导轨滑块，上述龙门吊上还设立与上述X轴固定不动座联接的扣接件；上述Z轴传动机构固定不动于上述X轴导轨滑块上，上述Z轴传动机构的輸出端与上述气体检测摄像头联接。
做为甄选计划方案，上述用以高效过滤器的平面图检测中心还包含封罩上述声卡机架的后盖板。
与目前技术性对比，本实用新型的有利实际效果取决于：
本实用新型根据在出气服务平台上设定铆合组织 ，并在铆合组织 的上边设定三维移动装置，并使三维移动装置能够推动气体检测摄像头在出气服务平台的上边挪动，而铆合组织 能够将待检验的高效过滤器卡紧于出气服务平台上，这般，在操纵模块的操纵下，不但能够提升 检验全过程中实际操作的便利性，并且能够防止漏汽，进而总体提升 工作效能。
图下表明
图1是本实用新型一个执行例中的用以高效过滤器的平面图检测中心的结构示意图；
图2是本实用新型一个执行例中的用以高效过滤器的平面图检测中心在开启后盖板后的结构示意图；
图3是本实用新型一个执行例中含有出气服务平台和铆合组织 的结构示意图；
图4是本实用新型一个执行例中的出气服务平台的爆炸图；
图5是本实用新型一个执行例中的三维移动装置的结构示意图。
在其中，1、声卡机架；11、上工作区域；12、下工作区域；2、出气服务平台；21、滑轨；22、进气口布氏漏斗；221、孔下部；222、下孔部；23、门板；231、埋孔；24、供气量调整设备；3、铆合组织 ；31、支撑架；32、卡紧汽缸；321、橡胶板；33、交流伺服电机；34、滚珠丝杆；35、导轨滑块；36、联接件；4、三维移动装置；41、龙门吊；42、X轴丝杆传动机构；421、X轴固定不动座；422、X轴电动机；423、X轴丝杆；424、X轴导轨滑块；43、Y轴丝杆传动机构；431、Y轴丝杆；432、Y轴电动机；44、Z轴传动机构；45、名列前茅导轨；46、第二导轨；5、汽体发生装置；51、浓烟产生器；52、离心风机；6、操纵模块；61、操作面板；62、浓烟检查仪；7、气体检测摄像头；8、后盖板；81、上后盖板；82、名列前茅档板；83、第二档板；100、高效过滤器。
落实措施方法
下边融合图下和执行例，对本实用新型的落实措施方法作进一步详细说明。下列执行例用以表明本实用新型，但不用于限定本实用新型的范畴。
如图所示1-图5所显示，本实用新型甄选执行例的一种高效过滤器100检测仪器，包含声卡机架1、出气服务平台2、铆合组织 3、三维移动装置4、汽体发生装置5、气体检测探头7及其与上述铆合组织 3、上述三维移动装置4、上述汽体发生装置5、上述气体检测探头7电联接的操纵模块6，在其中，上述出气服务平台2设在上述声卡机架1内，且将上述声卡机架一分隔出上工作区域11和下工作区域12；上述出气服务平台2房屋朝向上述上工作区域11的一侧设立与上述三维移动装置4部位相对性应的出气孔，上述出气服务平台2房屋朝向上述下工作区域12的另一侧设立与上述出气孔连接的进出气孔；上述汽体发生装置5设在上述下工作区域12，用以将造成的汽体运输至上述进出气孔；上述气体检测探头7固定不动于上述三维移动装置4的輸出端，上述三维移动装置4固定不动于上述声卡机架1的顶端，用以推动上述气体检测探头7在上述出气服务平台2的上边挪动；上述铆合组织 3设在上述出气服务平台2上，用以将待检验的高效过滤器100卡紧于上述出气孔里。
这般，本执行例中的用以高效过滤器的平面图检测中心只需根据操纵模块，使上述三维移动装置4和上述铆合组织 3的相互配合就可以对高效过滤器100开展检验，而该机器设备在检验全过程中不但能够提升 实际操作的便利性并且能够防止漏汽，进而总体提升 检验高效率。
实际的，在一个执行例中，上述铆合组织 3能够包含设于上述出气服务平台2上边的支撑架31及其固定不动于上述支撑架31上的好几个卡紧汽缸32，而上述卡紧汽缸32的液压缸朝上述出气服务平台2的一侧外伸，用以对高效过滤器100施压。很好的，能够将上述支撑架31的总数设定为2个，且单设于上述滚珠丝杆34的两边，以对高效过滤器100释放平衡的工作压力，防止毁坏商品。自然，还可以在上述汽缸的液压缸的顶端设定橡胶板321，以产生非常好的缓存，防止压烂高效过滤器100。
自然为了更好地便于挪动支撑架31，以能够更好地对不一样规格的高效过滤器100开展轻按，在一个执行例中，还能够在上述铆合组织 3中加设交流伺服电机33、滚珠丝杆34、导轨滑块35及其联接件36，并将其设在上述出气服务平台2内，以提升 总体机器设备的美观大方性。实际的，在设定时，能够将上述交流伺服电机33的一端与上述滚珠丝杆34联接，而在上述导轨滑块35上设立与上述滚珠丝杆34相符合的螺孔，上述出气服务平台2上设立与上述滚珠丝杆34部位相匹配的滑轨21，上述联接件36与上述滑轨21滚动相互配合，且其底端越过上述滑轨21固定不动于上述导轨滑块35的顶部，上述支撑架31固定不动于上述联接件36的顶端。这般，在上述交流伺服电机33的驱动器功效下，上述支撑架31能够顺着滚珠丝杆34挪动，进而省时省力的调节上述支撑架31及上述卡紧汽缸32在上述出气服务平台2上的部位。自然，上述滑轨21、上述联接件36及其上述导轨滑块35均与上述支撑架31相符合，以完成对不一样支撑架31的部位的调节。
在一个执行例中，为了更好地便于客户操纵，能够在上述操纵模块6中加设操作面板61和浓烟检查仪62，并将其固定不动于上述声卡机架1上，而上述气体检测探头7能够根据上述浓烟检查仪62与上述操作面板61电联接，便于于客户能够对上述气体检测探头7的部位作出调节。
在一个执行例中，上述出气服务平台2能够包含进气口布氏漏斗22、门板23和好几个供气量调整设备24，而上述台表面能够设定好几个埋孔231以产生上述出气孔，上述进气口布氏漏斗22具备连接的孔下部221和下孔部222，上述门板23封罩上述孔下部221，而上述下孔部222产生上述进出气孔，每一个上述出气孔内均设立供气量调整设备24，这般，从下孔部222注入进气口布氏漏斗22的汽体能够匀称散发到上述孔下部221的各进出气孔，而根据操纵供气量调整设备24能够依据必须对门板23上的不一样位置的出气量开展操纵，以兼容不一样规格的高效过滤器100，以控制成本。
在一个执行例中，上述汽体发生装置5能够由浓烟产生器51和离心风机52组成，自然还可以加设别的机器设备。而上述浓烟产生器51的出气口与上述离心风机52的进风口连接，上述离心风机52的出气口与上述进气口布氏漏斗22的下孔部222连接。
为了更好地提升 上述气体检测探头7挪动全过程的可靠性，在一个执行例中，上述三维移动装置4能够包含龙门吊41、X轴丝杆传动机构42、Y轴丝杆传动机构43、Z轴传动机构44、名列前茅导轨45及其第二导轨46，在其中，上述龙门吊41的两边各自与上述名列前茅导轨45、上述第二导轨46滚动相互配合，上述Y轴丝杆传动机构43包含Y轴丝杆431及其与上述Y轴丝杆431驱动器联接的Y轴电动机432，上述龙门吊41的中间设立与上述Y轴丝杆431螺栓连接的导轨滑块35，上述名列前茅导轨45与上述第二导轨46平行面设定于上述Y轴丝杆431的两边；上述X轴丝杆传动机构42包含X轴固定不动座421、固定不动于上述X轴固定不动座421上的X轴电动机422、与上述X轴电动机422的輸出轴联接的X轴丝杆423及其与上述X轴丝杆423螺栓连接的X轴导轨滑块424，上述龙门吊41上还设立与上述X轴固定不动座421联接的扣接件；上述Z轴传动机构44固定不动于上述X轴导轨滑块424上，上述Z轴传动机构44的輸出端与上述气体检测探头7联接。
而以上三维移动装置4根据上述龙门吊41与上述Y轴丝杆431、上述X轴丝杆传动机构42相互配合，能够使上述气体检测探头7在水准挪动的全过程中能够稳定迅速的开展，进而进一步提高工作效能。
除此之外，还能够设定后盖板8，以封罩上述声卡机架1，进而防止别的脏物进到上工作区域11和下工作区域12，提升 检验結果的性。而实例性的，上述后盖板8能够依据上述声卡机架1的构造开展设定。比如在图1所显示的高效过滤器100检测仪器的声卡机架1顶端和底端各自设定了上后盖板81和下后盖板，而在上述声卡机架1的颈静脉根据必须设定了好几个名列前茅侧板82和第二侧板83。
之上上述仅是本实用新型的甄选执行方法，理应强调，针对本技术领域的一般技术人员而言，在没有摆脱本实用新型技术性原理的前提条件下，还能够做出多个改善和更换，这种改善和更换也应视作本实用新型的维护范畴。
